Шесть «Тяньи» на «Красной птице»

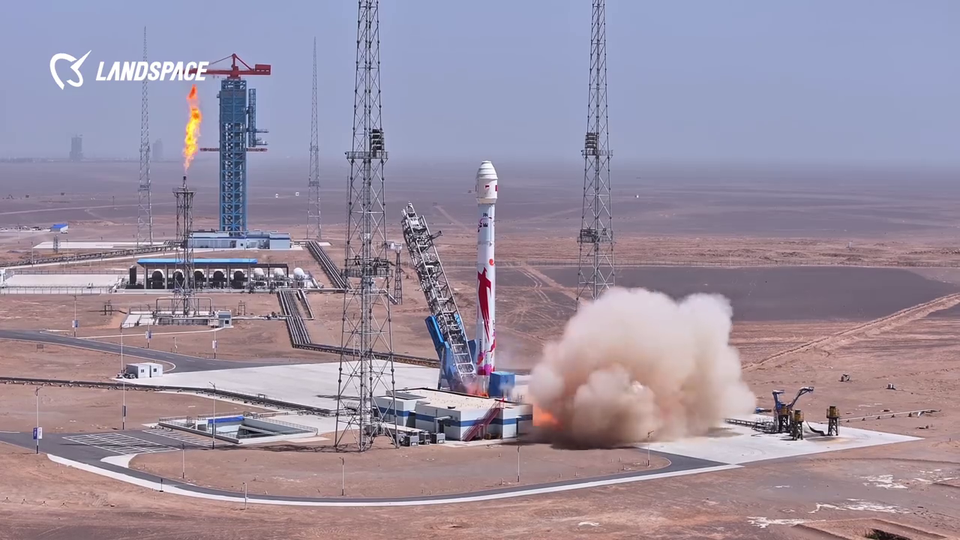

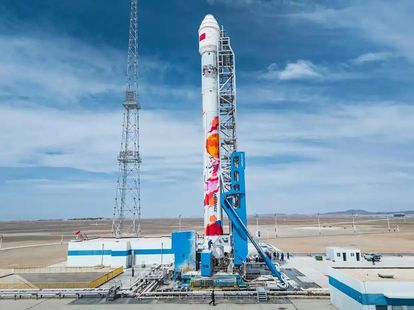

17 мая 2025 г. в 12:12 пекинского времени (04:12 UTC) со стартового комплекса на площадке 96A в коммерческой космической инновационной экспериментальной зоне Центра космических запусков Цзюцюань был осуществлен второй пуск ракеты «Чжуцюэ-2E» (ZQ-2E №Y2) с шестью космическими аппаратами компании «Тяньи». Все спутники были выведены на солнечно-синхронные орбиты с прохождением нисходящего узла в 10:31 местного времени.

По итогам пуска в каталог Космического командования США было внесено семь объектов; их номера, международные обозначения и начальные параметры орбит приведены в таблице 1. Соответствие между наблюдаемыми объектами и заявленными КА условное и подлежит уточнению.

Таблица 1. Данные на объекты, запущенные 17.05.2025

Наименование	Номер	Межд. обозн.	Параметры орбиты
			i	Hp, км	Ha, км	P, мин
Тяньи-42	64048	2025-103A	97.41°	518.2	526.8	95.08
Тяньи-29	64049	2025-103B	97.42°	518.2	524.3	95.05
Тяньи-34	64050	2025-103C	97.41°	518.1	524.4	95.05
Тяньи-35	64051	2025-103D	97.42°	517.7	524.5	95.05
Тяньи-45	64052	2025-103E	97.42°	517.5	524.7	95.05
Тяньи-46	64053	2025-103F	97.42°	517.2	524.9	95.05
Ступень	64054	2025-103G	96.10°	174.7	603.3	92.33



Шесть аппаратов массой от 300 до 20 кг произведены Космической научно-технической исследовательской академией «Тяньи» (кит. 天仪空间科技研究院有限公司, тяньи кунцзянь кэцзи яньцзююань юсянь гунсы, англ. Tianyi Space Science and Technology Research Academy Co. Ltd.) в г. Чанша по пяти различным проектам. В список вошли радиолокационный аппарат «Тяньи-42», спутники оптического наблюдения «Тяньи-29» и «Тяньи-35» и научно-экспериментальные изделия «Тяньи-34», -45 и -46. Это был 20-й запуск с аппаратами компании «Тяньи», общее число которых достигло 37.

«Тяньи-42» (天仪42星, Tianyi 42) считается главной полезной нагрузкой и представляет собой малый, дешевый и высокопроизводительный спутник с радиолокатором C-диапазона. Как и «Тяньи-41», запущенный 24 сентября 2024 г. (https://novosti-kosmonavtiki.ru/articles/205549/), он изготовлен по заказу Чжанъеской космической научно-технической компании «Синцзо» (кит. 张掖星座空间科技有限公司, чжанъэ синцзо кунцзянь кэцзи юсянь гунсы, англ. Zhangye Xingzuo Space Technology Co. Ltd.) и оснащен радиолокатором с синтезированием апертуры разработки компании «Тяньи». Заявленные области применения стандартны – управление природными ресурсами, сохранение водных запасов, мониторинг инфраструктуры, объектов энергетики, океанов и побережий, а также реагирование на чрезвычайные ситуации.

Аппараты этого классам имеют возможность интерферометрической съемки, в том числе в коммерческих целях для обнаружения деформаций земной поверхности. По заявлению разработчика, «Тяньи-42» (он же «Шэнци-02», 神启号02星, Shenqi 02) будет работать совместно с запущенными ранее аппаратами «Тяньи-41» (он же «Шэнци-01») и «Фучэн-1» (https://novosti-kosmonavtiki.ru/articles/202510/), обеспечивая интерферометрическую съемку с разных витков с циклом измерений 3-4 суток.

«Тяньи-29» (天仪29星, Tianyi 29) – специализированный аппарат для съемки Земли в интересах геологии и изучения природной среды, поэтому он имеет второе наименование «Дичжи-1» (地质一号, Dizhi 1), что означает «Геология-1». Спутник массой 83 кг создан фирмой «Тяньи» по заказу Китайского университета наук о Земле в Ухане в партнерстве с Институтом геологии провинции Чжецзян (отсюда третье название «Чжэди-1», 浙地一号, Zhedi 1) и Центром аэрокосмических геофизических исследований природных ресурсов и дистанционного зондирования Геологической службы КНР.

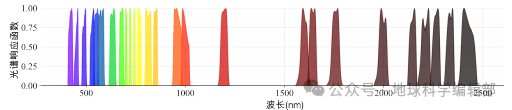

Главным конструктором КА является профессор Ван Личжэ (王力哲), а его полезной нагрузки – доцент Чэнь Ифу (谌一夫) из Уханя. Целевая аппаратура создана в Чанчуньском институте оптики, точной механики и физики и основана на внеосевой трехзеркальной оптической систем и имеет спектральный диапазон от 410 до 2480 нм. Этот 26-канальный гиперспектрометр ведет съемку в видимом и ближнем ИК-диапазоне с разрешением 14 м и в коротковолновом ИК-диапазоне с разрешением 30 м; ширина снимаемой полосы составляет 43 и 30 км соответственно. Десять каналов средневолнового ИК-диапазона в интервале от 1000 до 2500 нм выбраны специально для обнаружения, идентификации и анализа геологических структур. Аппаратура позволяет определять тип и минеральный состав пород, изучать качество почв и отслеживать загрязнение вод. Одним из достоинств спутника является короткий интервал между повторными просмотрами заданного района – 2.5 суток. Расчетный срок службы КА – пять лет.

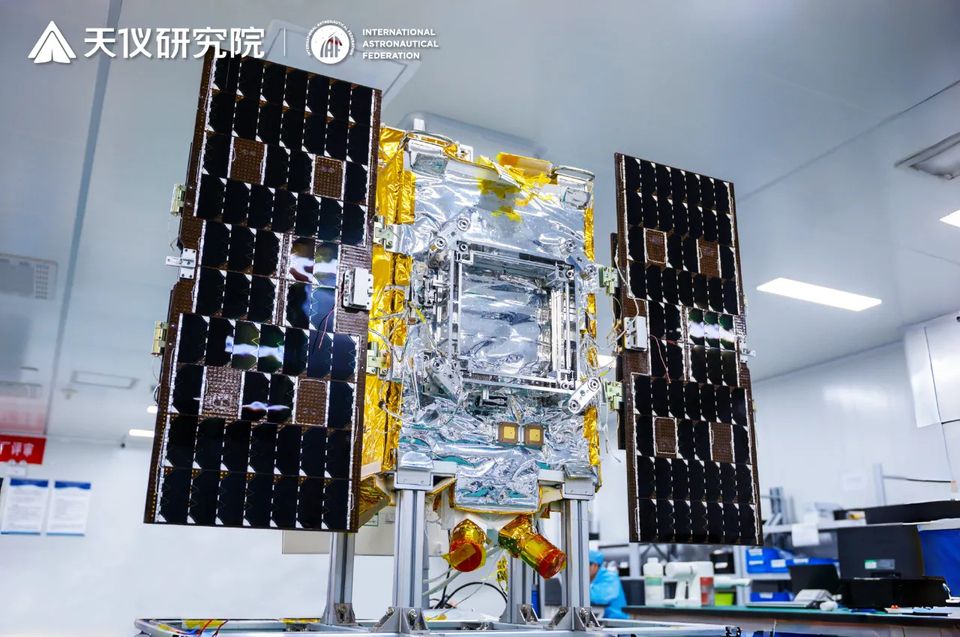

«Тяньи-35» (天仪35星, Tianyi 35) является специализированным мультиспектральным аппаратом мониторинга экологической обстановки Наньчанского университета аэронавтики и астронавтики, в честь которого получил второе наименование «Наньчан ханкун-1» (南昌航空一号, Nanchang hangkong 1).

Основное назначение «Тяньи-35» – мониторинг больших озер Китая, определение качества воды и уровня загрязнений, а также их заселенности водорослями. Аппарат может также использоваться для дистанционного зондирования суши и мониторинга состояния почв и растительности.

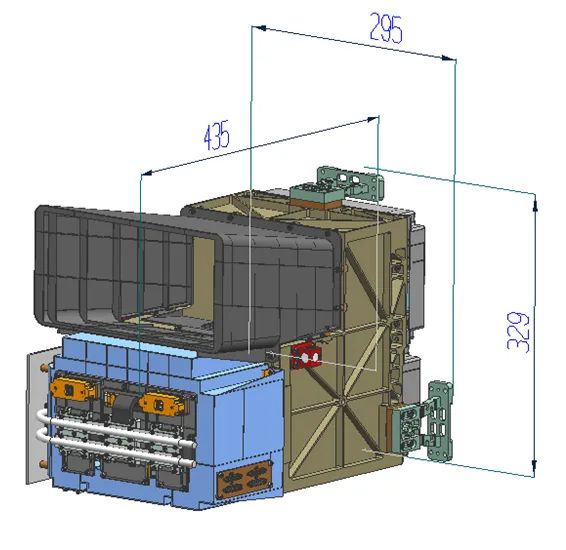

Бортовая мультиспектральная камера имеет трехосную внеосевую оптическую систему и дает оптимальное для поставленных задач сочетание апертуры, фокусного расстояния, поля зрения и выбранных спектральных диапазонов. Регистрация изображений выполняется на CMOS-матрицу с высокой квантовой эффективностью и возможностью высокоскоростной съемки.

Компания «Тяньи» намерена провести с использованием трех перечисленных КА совместную верификацию ключевых технологий по объединению и использованию оптических и радиолокационных данных.

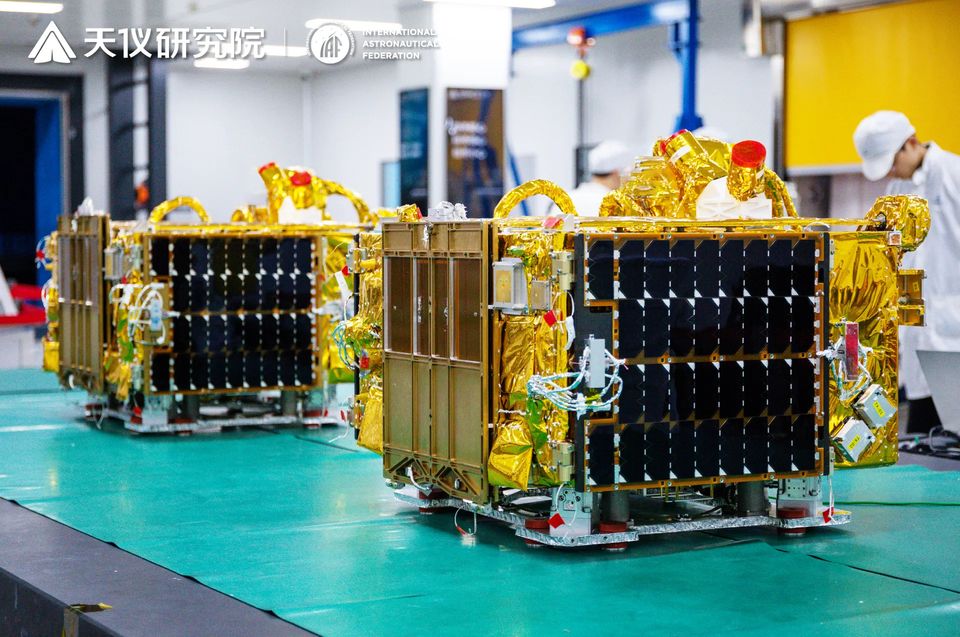

«Тяньи-45» (天仪45星, Tianyi 45) и «Тяньи-46» (天仪46星, Tianyi 46) – второй и третий аппараты группировки «Тяньсуань» Пекинского университета почт и телекоммуникаций, которая должна включать 25 спутников. Запущенные КА предназначены для тестирования аппаратуры лазерной связи с пропускной способностью до 200 Гбит/с на расстояниях до 2000 км и новых коммуникационных технологий, таких как сетевая архитектура космической связи поколения 6G и используемый в ней интеллектуальный семантический протокол. Помимо этого, планируется отработать вопросы надежности и качества контейнерных операций на спутнике, протокол высокоскоростного сброса информации, аудио- и видеопередачу в реальном времени по IP-протоколу, управление бортовой базой данных Интернета вещей, а также интеллектуальную обработку снимков с регистрацией энергопотребления и теплоотвода.

Аппараты оснащены электростатическими (ионными) двигателями Кауфмана для взаимного маневрирования. Помимо этого, «Тяньи-45» имеет на борту аргоновый ионный двигатель «Синчэн II» Пекинской научно-технической компании «Синчэн Хуэйюй», ранее испытанный на спутнике «Хунху» (https://novosti-kosmonavtiki.ru/articles/202799/). Двигатель использует дешевое топливо и предлагает удельный импульс на уровне 1600 сек при большом диапазоне регулирования тяги.

Спутники имеют вторые наименования «Бэйю-2» (北邮二号, Beiyou 2) и «Бэйю-3» (北邮三号, Beiyou 3), образованные от сокращенного наименования Пекинского университета почт и телекоммуникаций. Аппарат «Бэйю-1» был запущен 15 января 2023 г. (https://novosti-kosmonavtiki.ru/articles/85528/).

«Тяньи-34» (天仪34星, Tianyi 34) – это первый микроспутник Южно-Китайского университета науки и техники в Шэньчжэне, предназначенный для измерения параметров космической среды и съемки полярных сияний с помощью инструментов, разработанных Отделением наук о земле и космосе под руководством профессора Лю Кайцзюня (刘凯军). По китайскому имени университета аппарату присвоено второе название «Нанькэда-1» (南科大一号, Nankeda 1).

Инструмент для измерения переменного электрического поля в космической плазме в интересах мониторинга магнитосферы и ионосферы Земли три пары антенн длиной по 2, 4 и 6 м, причем пара суммарной длиной 12 м была впервые развернута на микроспутниковой платформе такого размера. Авроральная камера также была размещена на микроспутнике впервые в китайской практике. Благодаря выбору орбиты аппарат может вести измерения длительностью до 9 минут при пролете над авроральной областью, одновременно снимая полярное сияние с высокой чувствительностью. Тем самым спутник получает ключевую информацию для выявления механизма взаимодействия между солнечным ветром и магнитосферой Земли.

В качестве попутных инструментов спутник несет терминал сброса информации по IP-каналу и опытный термоэлектрический блок разработки «Тяньи», прибор для радиационных измерений, аппаратуру «Тяньгэ» для обнаружения гамма-всплесков и рентгеновский поляризационный детектор CXPD2 Гуансийского университета.

Как помнят наши внимательные читатели, первый прибор CXPD был доставлен на орбиту на одном из спутников в загадочном запуске 7 июня 2023 г., вероятно – на TY26. Инструмент на газовой микроканальной пластине характеризовался временным разрешением на уровне 19 нс и энергетическим разрешением 16.5% на уровне 8 кэВ. Инструменты CXPD3 и CXPD4 стартовали 14 мая 2025 г. в составе КА «Синшидай-37» и «Синшидай-38».

«Тяньи-34» оснащен резистивной двигательной установкой XCRT20 компании «Синчэн» для сведения его с орбиты после завершения эксплуатации. Установка массой менее 5 кг хранит рабочее тело при давлении ниже 15 МПа и имеет двигатель с удельным импульсом 120 сек.

Это был пятый пуск коммерческого носителя семейства «Чжуцюэ-2» (朱雀二号, чжуцюэ эр хао, Zhuque 2, ZQ-2) и второй для ее модернизированных вариантов, известных под общим обозначением ZQ-2E. Эти носители являются разработкой Пекинской космической научно-технической компании«Ланьцзянь» («Синяя стрела»; кит. 北京蓝箭空间科技有限公司, бэйцзин ланьцзянь кунцзянь кэцзи юсянь гунсы, англ. Beijing Blue Arrow Space Technology Co. Ltd., торговая марка Landspace).

В ноябре 2024 г., сразу после первого старта ZQ-2E, «Синяя стрела» объявила, что следующей в пусковой программе будет ракета с номером Y3, причем она может быть запущена уже в декабре. В итоге, однако, полетело изделие с пропущенным номером Y2 – и в мае 2025 г.

Напомним, что ракета «Чжуцюэ-2» в первоначальной версии совершила свой первый полет 14 декабря 2022 г. (https://novosti-kosmonavtiki.ru/articles/85350/). Отличительной чертой этой ракеты явилось использование кислородно-метановой топливной пары, под которую были спроектированы и отработаны собственные двигатели. Первая ступень была оснащена двигательной установкой «Тяньцюэ-13» (天鹊13, Tianque-13, TQ-13), состоящей из четырех двигателей TQ-12 тягой по 67 тс на уровне моря и 80 тс  в вакууме. Двигательная установка второй ступени TQ-16 имела в своем составе TQ-12 в вакуумной версии с тягой 80 тс и рулевой двигатель TQ-11 с общей тягой четырех сопел 8.2 тс.

Первый пуск «Чжуцюэ-2» закончился аварией, но два следующих в 2023 г. прошли успешно. В это время уже шли работы по модернизации носителя с целью увеличения его грузоподъемности и повышения надежности. Новая версия получила китайское наименование 朱雀二号改 (чжуцюэ эр хао гай, где последний иероглиф имеет значение «изменять, исправлять») и соответствующее ему англоязычное наименование Zhuque-2E (от enhanced).

Первое летное изделие стартовало 27 ноября 2024 г. (https://novosti-kosmonavtiki.ru/articles/206165/). Ракета получила новую вторую ступень с совмещенным днищем баков окислителя и горючего, что сделало ее более компактной. Она была оснащена двигателем TQ-15A номинальной тягой 87.4 тс с пределами дросселирования 55–110%. За счет качания на ±4° по двум осям обеспечивалось управление по тангажу и рысканью, а для управления по крену и для точного задания конечной скорости устанавливалась отдельная вспомогательная силовая установка YQ-10 (云雀, Юньцюэ) на гидразине. Она же обеспечивала осаждение компонентов топлива для включения маршевого двигателя. Возможность трехкратного включения ЖРД TQ-15A обеспечивала реализацию сложных профилей выведения с пассивными участками.

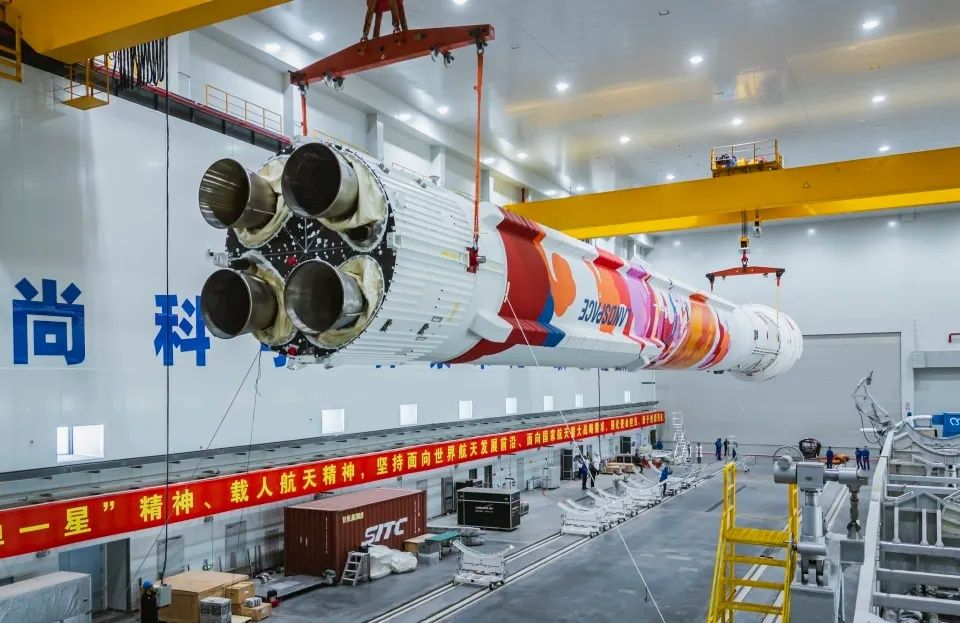

Первая же ступень оставалась старой – провели лишь форсирование на 5% двигателей TQ-12. А вот на втором летном изделии ее удлинили до 38.8 м и оснастили модернизированными двигателями TQ-12A тягой 73.4 тс на уровне моря. В результате продолжительность работы ступени увеличилась со 140 до 167 секунд.

Во втором полете была штатно реализована баллистическая схема с двумя включениями второй ступени (см. Табл. 2). Кроме того, ракету оснастили новым головным обтекателем диаметром 4.20 м и высотой 8.717 м из композитного материала (углеволоконная сэндвич-конструкция и верхний сегмент из ламинированного фибергласа).



Таблица 2. Циклограмма пуска по репортажу

Время от старта, сек	Событие
0	Старт
167	Выключение ЖРД 1-й ступени
172	Разделение ступеней
204	Сброс головного обтекателя
384	Выключение ЖРД 2-й ступени
854	Второе включение ЖРД 2-й ступени
871	Выключение ЖРД 2-й ступени
959	Отделение верхней группы КА
1033	Отделение нижнего КА



Вторая версия «Чжуцюэ-2E» имеет высоту 55 м и стартовую массу 264 т при стартовой тяге 327 тс. Заявленная грузоподъемность составляет до 4000 кг на солнечно-синхронную орбиту высотой 500 км.

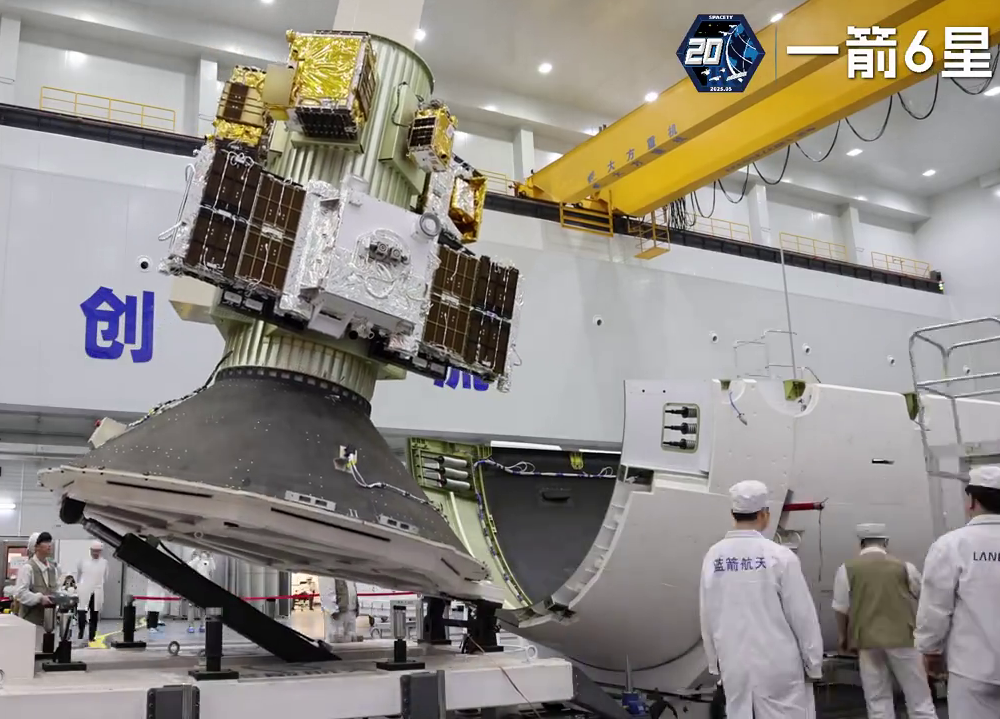

Стоит отметить, что носитель Y2 пускали в недогруженном виде. На снимках собранной головной части без обтекателя видно, что эквивалентными массами были заменены основной КА на вершине адаптера полезного груза, а также два из трех аппаратов нижнего яруса на его цилиндрической части. Третье место занимал радиолокационный аппарат «Тяньи-42», а в верхнем ярусе были смонтированы остальные пять спутников.

Старт был анонсирован 9 мая посредством публикации уведомлений об опасных для полетов районах по трассе полета и первоначально намечался на утро 15 мая. Компания «Синяя стрела», выделяющаяся среди других китайских ракетных стартапов ответственным отношением к рекламе и документированию своих работ, вела прямой репортаж о запуске, который, однако, завершился сообщением об отмене старта «в соответствии с действующими на месте инструкциями». Неофициально сообщалось, что его отложили на двое суток из-за ветра, превышавшего допустимые пределы.

17 мая пуск состоялся в назначенное время и прошел успешно. Он стал 669-м в истории китайской космической программы.

Автор: Liss
